와이어샤크(Wireshark) 사용법 #2 [인터페이스]

Wireshark 인터페이스 구성

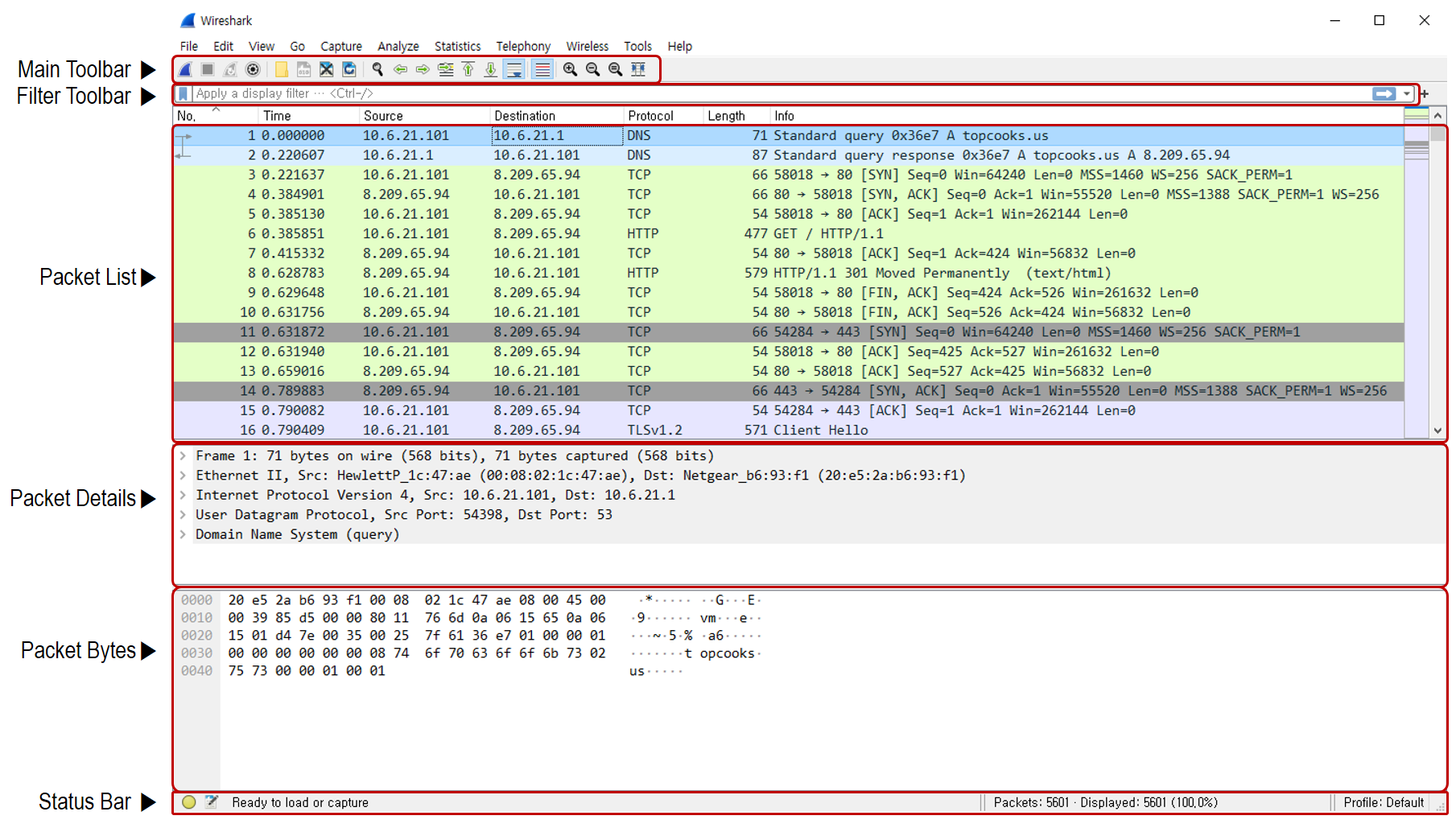

Wireshark 인터페이스는 아래와 같이 6개의 구역으로 나누어져 있습니다.

Main Toolbar
Filter Toolbar
Packet List
Packet Details
Packet Bytes
Status Bar

Main Toolbar

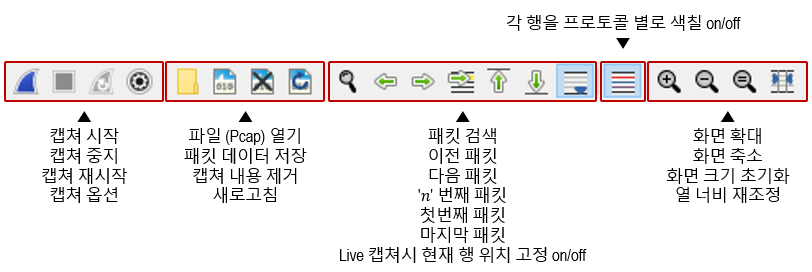

Wireshark에서 주로 많이 사용되는 기능들을 제공하는 툴바입니다. 제일 좌측은 실시간 패킷 캡처를 위한 기능들로 구성이 되어 있으며, 그 뒤로는 패킷 데이터 불러오기/저장과 패킷 검색 기능 이외에도 패킷 정보 창(Packet List/Details/Bytes)에 표시되는 글자 폰트를 조정할 수 있는 버튼들이 존재합니다.

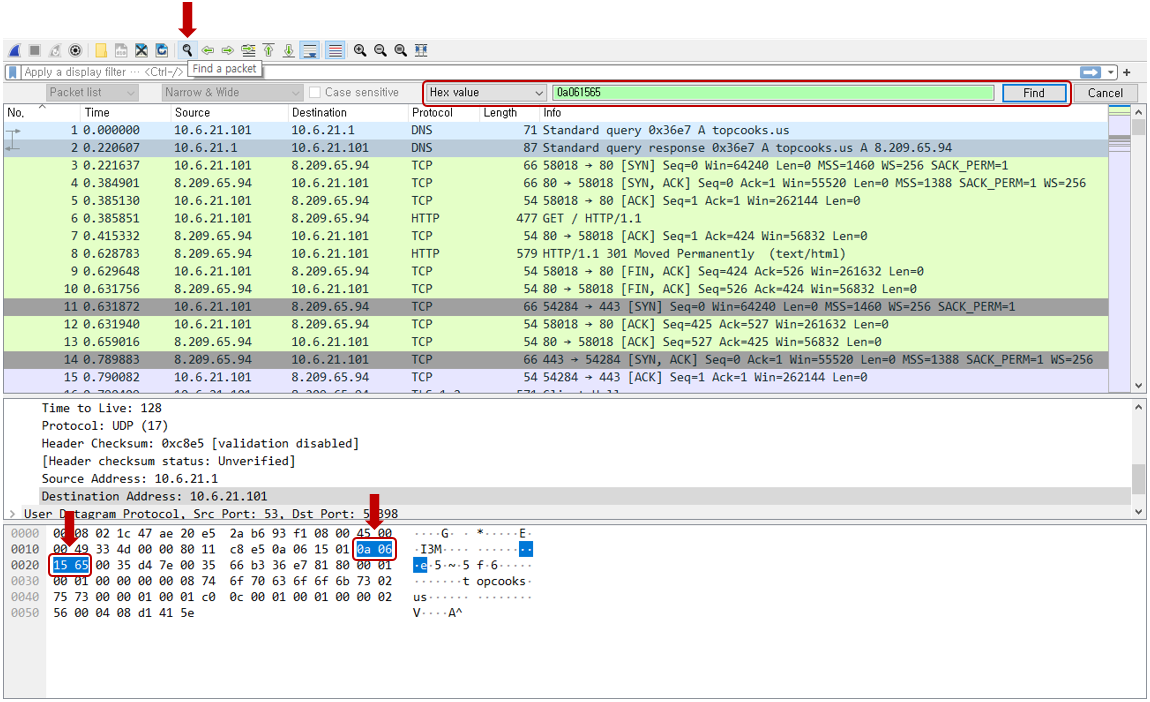

'패킷 검색' 기능의 경우 특정 헥사 값(16진수 바이트 값)을 포함하는 패킷을 찾아내는 데에 유용합니다.

Filter Toolbar

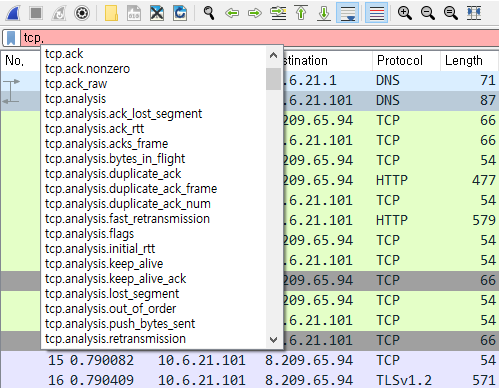

특정 조건을 만족하는 패킷들만 추려 화면에 보여줄 수 있도록 필터 기능이 구현되어 있습니다. 흔히 특정 IP 주소 또는 port 번호를 사용 중인 네트워크 플로우를 찾아낸다던가, 프로토콜별로 패킷을 분리하는 작업을 할 때 유용한 탭입니다.

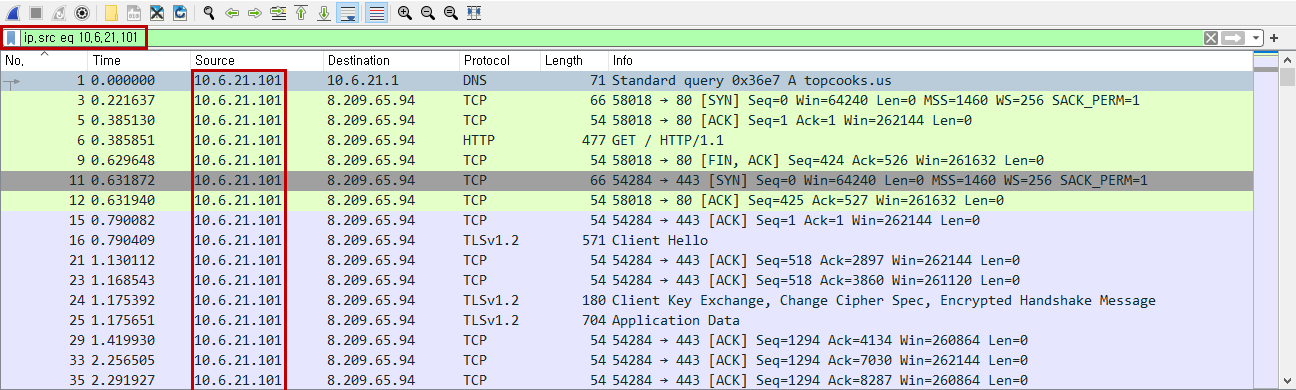

필터링 명령어는 보통 '프로토콜.필드정보 + 비교연산자 + 필드 값'의 형식을 따릅니다. 예를 들어, "ip.src eq 10.6.21.101" 라는 필터링 명령어는 source node의 IP 주소가 10.6.21.101인 패킷들만 골라서 시각화해달라는 요청을 의미합니다. 여기서 'eq'는 동치를 뜻하고요.

프로토콜 별로 셀 수 없이 많은 각종 정보를 제공하기에 다방면적으로 패킷 분석이 가능하다고 할 수 있는데요, 이 필터링 기능을 어떻게 활용할 수 있는지는 이후에도 쭉 다뤄볼까 합니다.

Packet List

패킷들을 수집된 순서에 맞춰 표시해둔 영역입니다. 각 행은 하나의 패킷에 대한 정보, 그리고 각 열은 패킷마다 추출하는 정보를 나타냅니다. Wireshark를 최초로 실행하게 되면 기본적으로 7개의 열, (No., Time, Source, Destination, Protocol, Length, Info)이 화면에 나타나는데요. 이 외의 정보들은 헤더 행 영역을 우클릭하여 새롭게 추가할 수 있습니다 (와이어샤크 사용법 #4 참고).

반대로, 헤더 행을 마우스 왼쪽으로 클릭할 경우 해당 열에 있는 정보를 기준으로 패킷 재배치가 가능합니다.

각각의 행은 연두색, 회색, 하늘색 등 다양한 색상으로 칠해져 있는 것을 볼 수 있을 텐데요. 이는 보통 프로토콜을 구분 짓기 위함이기도 하나, 일부 TCP 패킷들은 회색 (SYN) 또는 검은색 바탕(TCP analysis, 추후 언급 예정)을 가지기도 합니다.

Packet Details

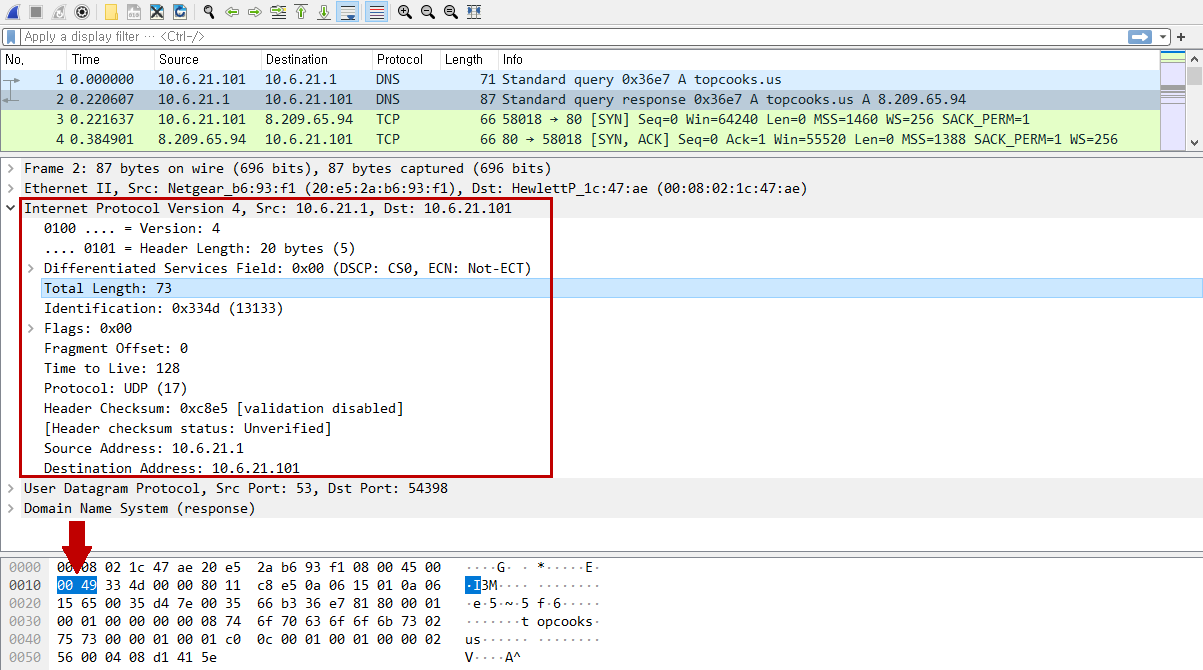

프로토콜 스택을 표현해줄 뿐만 아니라, 각 프로토콜 레이어의 필드 정보를 상세하게 나타내 주는 창입니다. 특정 필드 정보를 클릭하면 아래 그림과 같이 해당 정보가 패킷 내에서 위치하는 지점을 확인할 수 있습니다.

필드 정보를 우클릭하여 동일한 필드 값을 가지는 패킷들을 필터링할 수 있으니 꿀팁으로 알아두시면 좋습니다.

Packet Bytes

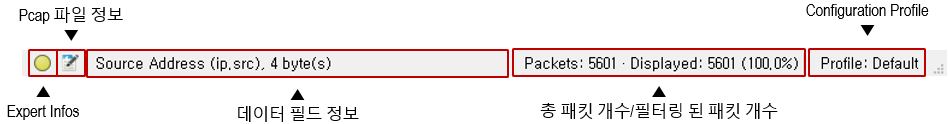

패킷의 정보를 Hex 값인 상태 그대로 확인할 수 있는 영역입니다. 좌측에는 한 줄당 16개의 Hex 값들을 표시하고 있으며, 우측에는 이 값들을 아스키코드로 변환하여 보여주고 있습니다. 마우스를 바이트 값 위에 올려두면 같은 필드 정보를 공유하는 파란색 블록이 형성되며, 어떤 필드 영역이 선택되었는지는 아래 status bar에서 확인할 수 있습니다.
